复合材料层压板的拉伸测试方法

发布时间：2026-05-23
访问量：28

复合材料层压板的拉伸测试方法

发布时间：2026-05-23
访问量：28

复合材料层压板在航空航天、汽车、风能及高性能运动器材等行业中发挥着重要作用。由于其各向异性和分层结构，拉伸性能测试是评价复合材料结构强度和设计可靠性的基础环节，复合材料层压板的拉伸性能将直接影响结构承载能力和安全性。

其中，典型的复合材料层压板拉伸性能指标包括：

拉伸强度（Tensile Strength）
拉伸模量（Tensile Modulus）
泊松比（Poisson's ratio）
断裂应变（Failure Strain）

这些指标不仅用于材料选型，还关系到复材部件的设计裕度、失效模式和寿命预测。

目前，国内主要采用的拉伸测试标准包括 GB/T 3354、GB/T 1447、ASTM D3039、ISO 527-4/5 等，可帮助研发和测试人员选择合适的测试规范，但不同标准对应测试材料类型和要求都有区别。

严格遵守标准

首先用户需明确并严格遵守所选标准（如 ASTM D3039、GB/T 3354、ISO 527-4 等）。标准内容对试样尺寸、铺层和数量均有明确规定，任何偏差都会导致数据不可比或无效。

精加工与无损检测

避免边缘损伤：需使用水刀或金刚石砂轮切片机进行切割，避免纤维拉毛或基体烧伤。切割后必须对边缘进行精细打磨（特别针对泊松比测试），从而消除任何微小的缺口或裂纹，这些都是致命的应力集中源。

检查内部缺陷：在粘贴应变片之前，可使用超声波扫描等无损检测方法检查试样内部是否存在分层、孔隙等初始缺陷，如发现试样缺陷应当作废弃处理。

加强片粘贴

加强片的粘贴目的在于保护试样在夹持端不被压碎或产生剪切破坏，确保破坏发生在中间的平行段。加强片必须与试样轴心完美对齐，任何歪斜都会引入附加的弯曲应力从而影响弯曲百分比。另外，测试前需确保加强片胶粘剂完全固化，避免测试时加强片脱落。

应变测量选择

根据标准选择符合要求的应变源数量，例如 ASTM D3039 和 GB/T 3354 需要至少三个应变源，对此可采用 Instron 扩展应变通道。

应变测量方法

应变片：对于复合材料来说，粘贴式电阻应变片是测量模量和泊松比的常见测量手段，能够直接测量试样表面的真实应变。

传统夹持式引伸计： 可满足各标准中关于标距的特定要求。

光学方法辅助：数字图像相关法（DIC）能提供全场应变分布，非常适合研究应变集中和破坏起始，是极佳的补充手段

精确对中夹持

试样夹持：用户需确保加强片全部包含在夹面内。

消除弯曲：建议使用壳体移动自对中楔形夹具保证对中度。装夹后，可在试样两侧粘贴背对背的应变片，在低载荷下检查弯曲度。

夹持力适中：夹持力过小会导致试样打滑，过大则会压碎试样端部。因此，应按照标准推荐值使用扭矩扳手均匀拧紧夹具。

有效性判断

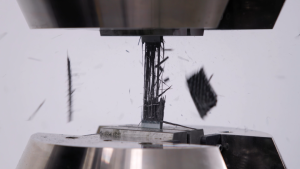

破坏位置：这是最重要的判断依据。有效的破坏必须发生在平行标距段内或其附近的规定范围内（通常离夹持端一倍宽度以上的位置均为有效）。发生在加强片或夹持处的破坏通常视为无效，数据应舍弃并记录原因。破坏模式：观察并记录断口形貌。用户应当参考对应标准的要求，并记录在试验结果中。

典型的有效模式包括：

0° 试样：纤维断裂，断口整齐；
90° 试样：基体开裂或纤维/基体界面脱粘；
±45° 试样：明显的剪切破坏；
出现分层可能意味着工艺问题或测试引入的弯曲。

数据计算

弹性模量计算：根据不同标准在线性段内选取计算区间，避免在初始压实段和临近破坏的非线性段进行计算。统计有效性：复合材料具有固有的分散性，因此单个数据点毫无意义！用户必须测试至少 5 个有效试样，汇报平均值、标准偏差和离散系数。离散系数过大（如>5%）通常表明制备或测试过程存在问题。

遵循以上测试要点，才能将试验系统得到的一个可靠精确的应力应变数据，转化为可靠、有价值的材料性能参数，为设计、质量控制和科学研究提供坚实依据。文章来源：英斯特朗发布

上一个: NCHY-36新标准抗滑移系数检测仪M12-M36
