扭力扳手测试仪

所属分类：

紧固件测试仪系列

产品描述

扭力扳手测试仪

1、概述

1.1扭力扳手测试仪/数显扭矩扳手测试仪，用于预置式扭矩扳手（圆管、扁管）、数显式扭矩扳手、数显扭力计、棘轮扳手、套筒、开口扳手、内六角、梅花扳手等工具的扭力检测。

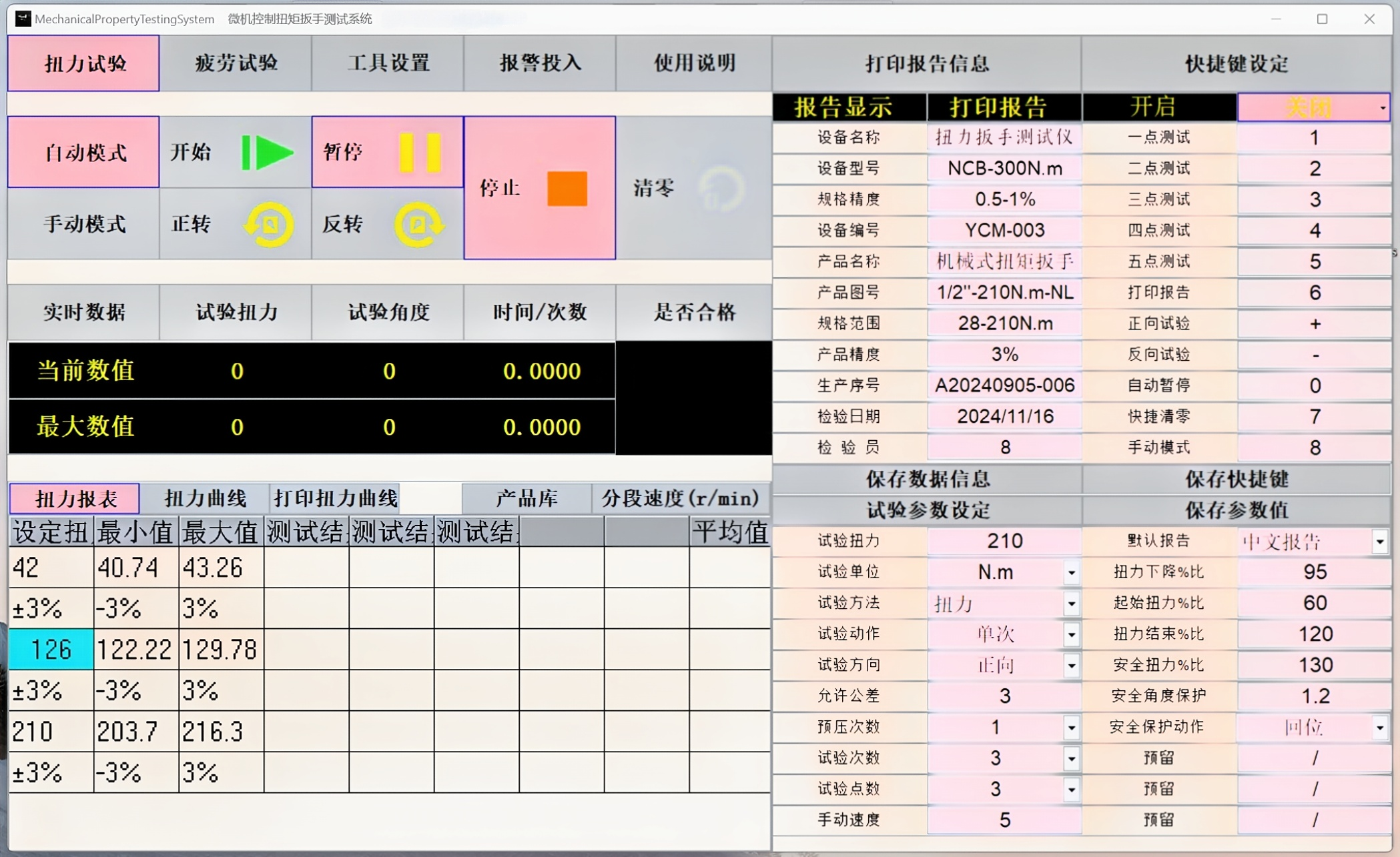

1.2 设备采用电脑控制系统及伺服电机进行数据采集和运动控制。在软件内设置产品库即可快速调取产品测试参数进行检测。也可手动设置扭力值、测试次数、测试点等参数，进行自动或手动操作试验。试验结果显示为扭力报表及扭力曲线，试验完成报表可一键快捷打印测试结果，或生成EXCEL编辑报表进行打印。

1.3 系统具有报警功能，当测试数据超出设定公差值时报警提示操作人员进行处置。

1.4 系统具有扭力保护、超量程保护、角度保护、绝对位置保护功能，避免损坏传感器。

1.5 设备配置外接数字键盘便于操作。

1.6 设备检测（运动）方式，设备可正向、反向、双向动作进行试验。

1.7 设备符合第1.1条包含的各类工具检测要求和标准。

1.8 系统最高可预压5次后进行检测，最高测试6个扭力点，每点最高5次测试或每5次循环重复检测。

1.9 设备可配置多个传感器共用一个机台，满足不同规格产品的试验。

2、标准型号/规格表

序号	型号／规格	测试范围	精度	可测长度	测试速度	电压/功率
1	NC-GN-10N.m	1.0-10N.m	0.5-1%	120-800mm	0.1-5r/min	220V/ 750W
2	NC-GN-30N.m	1.5-30N.m	0.5-1%	120-800mm	0.1-5r/min	220V/ 750W
3	NC-GN-50N.m	2-50N.m	0.5-1%	120-800mm	0.1-5r/min	220V/ 750W
4	NC-GN-70N.m	4-70N.m	0.5-1%	120-800mm	0.1-5r/min	220V/ 750W
5	NC-GN-120N.m	5-120N.m	0.5-1%	120-800mm	0.1-5r/min	220V/ 750W
6	NC-GN-350N.m	12-350N.m	0.5-1%	150-800mm	0.1-5r/min	220V/ 750W
7	NC-GN-500N.m	15-500N.m	0.5-1%	150-800mm	0.1-5r/min	220V/ 750W
8	NC-GN-600N.m	15-600N.m	0.5-1%	150-800mm	0.1-5r/min	220V/ 750W
9	NC-GN-1000N.m	25-1000N.m	0.5-1%	180-1150mm	0.1-5r/min	220V/ 1.0kW
10	NC-GN-2000N.m	50-2000N.m	0.5-1%	200-1850mm	0.1-5r/min	380V/ 1.8kW
11	NC-GN-3000N.m	50-3000N.m	0.5-1%	200-2200mm	0.1-5r/min	380V/ 1.8kW

3、设备性能/配置参数

3.1 扭矩传感器：可选静态扭矩传感器或动态扭矩传感器。

3.2 试验扭力：极限使用范围为传感器量程的5%-100%，一般在10%-90%区间使用，允许过载20%。

3.3 精度：示值精度0.01N.m，综合精度≤1％，扭矩传感器精度0.3%。

3.4 扭矩测试速度：在0.1～5r/min范围内自由设定，5为最高速度。

3.5 疲劳测试速度：

3.5.1 数显式扭矩扳手、数显扭力计、棘轮扳手、套筒、开口扳手、梅花扳手、内六角等工具采取指定扭力疲劳，频率≤120次/min（2Hz）。

3.5.2 预置式扭矩扳手（圆管、扁管）采取预置扭力卸载后回程为一个疲劳周期，试验频率≤80次/min。

3.6 设备配置公共扭力规、工装接口，可转接不同类型产品和规格的工装，实现各种产品的试验。

4、主要配置表（半封闭卧式）
